一、400Hz中頻靜變電源外觀展示：

二、115V400Hz中頻靜變電源技術參數：

名稱：400Hz中頻靜變電源

型號： HJ-63200

容量：200KVA

輸入：三相三線+地線  380V±10%  50/60Hz±5%

輸出：三相四線（相序?yàn)檎嘈颍?地線   變壓器隔離輸出

額定電壓：115V/200V  調節范圍：相電壓100V-130.0V

調節步幅：0.1V

電壓穩定度：≤±0.5%FS

頻率調節范圍：300.0Hz-500.0Hz,調節步幅：0.1Hz

頻率穩定度：≤0.01% FS

負載調整率：≤±0.5%FS

輸出波形：正弦波

電壓諧波含量：≤2% （阻性負載）

顯示：10吋觸摸屏液晶顯示

效率：≥85％（滿負荷測試）

頻率顯示：分辨力0.1Hz   精度:±0.02%讀數

電壓顯示：分辨力0.1V    精度:±0.5%讀數+(±0.2%量程)

電流顯示：分辨力0.1A    精度:±0.5%讀數+(±0.5%量程)

功率顯示：分辨力0.01KW  精度:±0.5%讀數+(±0.5%量程)

預置功能：輸出電壓、輸出頻率

記憶組功能（選配）：具備10組快捷記憶組功能(顯示為液晶觸摸屏?xí)r)

保護功能：過載、過流、過熱（85℃±5℃）、短路、過壓等保護

報警功能：保護裝置動作后發出報警信號，顯示故障信息，方便查找故障

外殼防護等級：IP20

通信接口：RS-232（標配），RS-485（選配）   MODBUS   RTU協議

遠程控制：模擬量控制（選配）

外形尺寸（㎜）：1800（寬）×2000(高)×1000（深）

重量（㎏）： 約1100kg

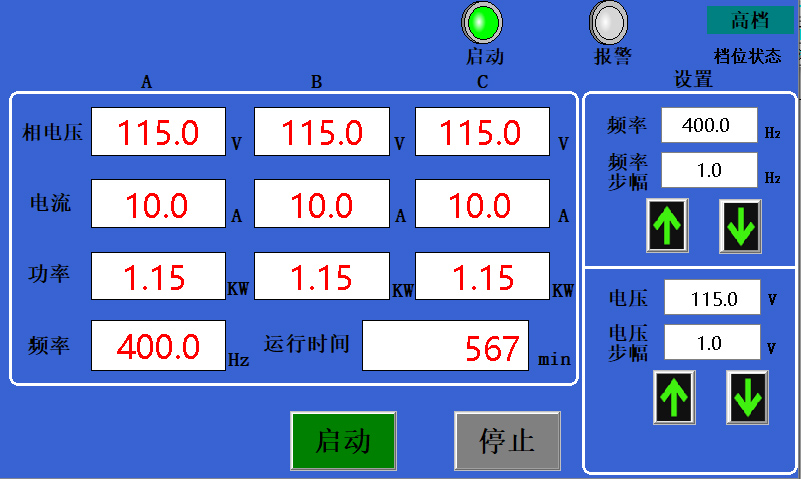

三、115V400Hz中頻靜變電源界面展示：

三、400Hz中頻電源能產生穩定的正弦波工作電壓，工作電壓和頻率范圍寬，可集成不同的工作電壓和頻率要求。電源的關鍵部件由輸入模塊、整流濾波模塊、運算模塊、逆變電源輸出模塊和顯示信息的實際運算模塊組成。關鍵部件包括：輸入空氣開關、輸入電感、整流二極管、DC工作電壓、IGBT、隔離變壓器、交流電容等。由于所有部件都是高壓部件，交流變頻電源在啟動、調整和維護期間必須嚴格執行標準的實際操作，以避免人為因素造成的機器損壞或傷害。
