詢價
- 企業類型：貿易商
- 新舊程度：全新
- 原產地：中國
- 量程：60m/600m/6km/60km
- 工作溫度：0℃～40℃

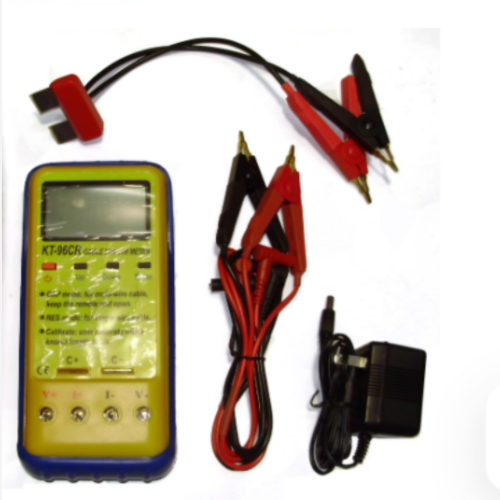

數字式電纜長度測量儀 XM711-KT-96CR
1. 產品介紹
該產品用來測量電纜的長度。測量方法有電阻法和電容法兩種，分別適用于測量單芯與多芯電纜。本儀器采用了矢量測量技術與四端測量方法，提供了用戶校正功能，可以根據不同規格的電纜，校準、測量電纜長度，亦可用于確定故障電纜的斷點（開路）處。本儀器適用電纜包括單芯電纜（美國線規4/0ga--26ga）、同軸電纜、雙絞線及各種二芯以上的組合電纜，可以測量銅質電纜和鋁質電纜，支持米制單位與英制單位。儀器帶有背光功能，方便在夜間使用。本儀器使用兩節3.7V容量鋰電池供電，并帶有充電接口，適用于各種電力及通訊工程，室內、外使用都非常方便。
數字式電纜長度測量儀 XM711-KT-96CR
2. 部件說明

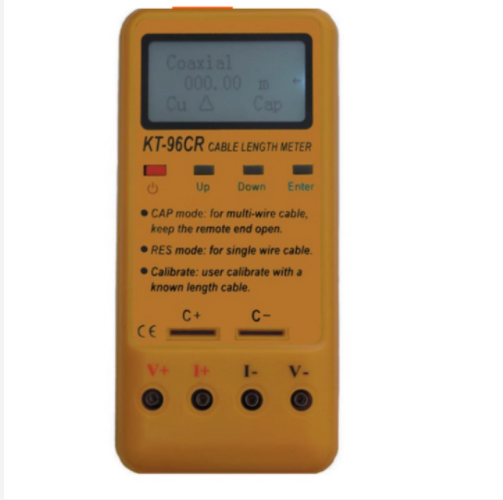

2.1 面板
① LCD顯示屏 ②電源開關 ③鍵盤
④電容法測試插座 ⑤電阻法測試插座 ⑥充電接口
1
纜的規格為16ga，用測試夾具夾住電纜的兩端。如果屏幕上顯示的數值與實際長度相同就無須校準，若不同則須進行校準。此時，通過按鍵來選擇校準功能，進入后再通過Up鍵和Down鍵來調整屏幕上的數值。調整完畢后按下Enter鍵來完成校準功能，系統會自動進入的測量模式繼續測量。
4.3.2電容法校準
例如，待測電纜為雙絞線。取一條長度為10m或長度已知的雙絞線。選擇電容法測量模式，用測試夾具夾住電纜一端的兩條導線。如果屏幕上顯示的數值與實際長度相同就無須校準，若不同則須進行校準。此時，通過按鍵來選擇校準功能，進入后再通過Up鍵和Down鍵來調整屏幕上的數值。調整完畢后按下Enter鍵來完成校準功能，系統會自動進入先前的測量模式繼續測量。
注：電阻法校準應采用同線規（直徑）同樣材質的電纜來校準，而電容法校準應采用同類型號、規格的電纜來校準。電阻法的校準參數與電容法的校準參數是不相關的，二者不會相互影響。一經校準，系統便會存儲校準參數，具有掉電保護功能。
5. 對機內電池充電
當顯示器上出現“ ”符號時,表示電池電力不足，應使用儀器附帶的9V電源適配器進行充電，整個充電過程大約需要10個小時。
4.2 電容法
電容法主要用來測量兩芯或是兩芯以上的電纜，根據線間的分布電容來換算成電纜的長度。電容法測量時，確保電纜的末端開路。電容法測量只與線的結構有關，跟材料的關系不大，所以無須選擇電纜的材料。

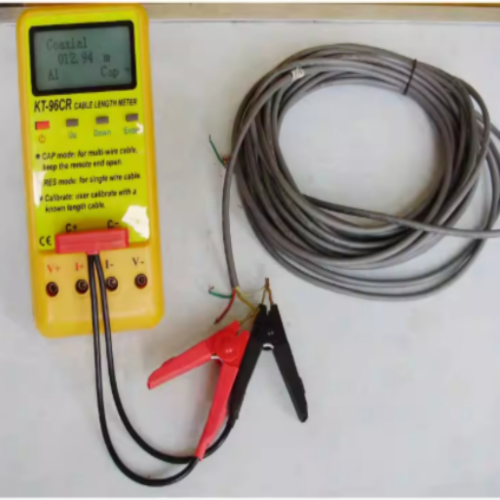

電容法測量示意圖
4.3 校準功能
由于電纜的規格跟標準規格存在差異，所以為了得到準確的長度數據，校準功能是很有必要的。
在測量過程中，按Enter鍵將箭頭移到一行，然后長按（多于5秒）Down鍵就可進入修正模式。
4.3.1電阻法校準
例如，待測電纜規格為16ga。取一條長度為10m或長度已知的同型號電纜。選擇電阻法測量模式，通過按鍵來選擇電
5
2.2 按鍵功能
2.2.1 箭頭位于一行
Up鍵：在電阻法測量模式中，選擇線規（4/0ga-26ga）；在電容法測量模式中，選擇線型（同軸電纜或雙絞線）；在修正模式中，向上調整顯示值。
Down鍵：在電阻法測量模式中，短按（少于5秒）來選擇線規；在電阻法或是電容法測量模式中，長按（大于5秒）來進入修正模式；在修正模式中，向下調整顯示值。
2.2.2箭頭位于第二行
Up鍵：激*活相對測量功能，再次按下則取消該功能。
Down鍵：切換長度單位（米或英尺）。
2.2.3箭頭位于第三行
Up鍵：用來選擇電纜的材料（Cu銅質或Al鋁質）。
Down鍵：選擇測量模式（電阻法或電容法）。
提示：
Enter鍵：在電阻法或是電容法測量模式中，短按可以移動箭頭位置，長按5秒可以打開背光燈，再次長按5秒可以關掉背光燈；在修正模式中，完成修正操作。
2.3 顯示說明
2.3.1 電阻法時，屏幕右下方將顯示Res；屏幕左上方將顯示線規。
2.3.2 電容法時，屏幕右下方將顯示Cap；屏幕左上方將顯示線型。
2.3.3 修正模式下，屏幕右上方將顯示 Cal 。
2.3.4 當電池電量不足時，屏幕下方將顯示 。
2.3.5 當量程時，顯示“OL”。
2.3.6 激*活相對測量功能時，屏幕下方將顯示“△”。
數字式電纜長度測量儀 XM711-KT-96CR
3. 主要性能
3.1 量程： 60m/600m/6km/60km
0英尺 ~ 19萬英尺
精度： ±1.0%讀數 ±3字
分辨率：0.1mΩ（電阻法）、0.01米（電容法）
3.2 自動量程，四端測量
3.3 工作溫度：0℃～40℃
工作濕度： <80%R.H.
3.4 貯存溫度: -20℃～60℃ 貯存濕度： <80%R.H.
3.5 電源：兩節3.7V鋰電池，或9V電源適配器。
